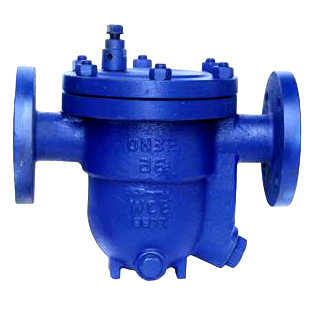

【法蘭連接浮球式疏水閥CS41H】
法蘭連接浮球式疏水閥產品概述
法蘭連接浮球式疏水閥結構簡單,閥腔內唯一的動作元件---不銹鋼空心浮球,采用高精度研磨工藝制造,整個球面均可做密封面,工作時無集中磨損,使用壽命長;閥腔內無易損件,可靠性高.研磨后的不銹鋼浮球球圓精度高,密封性好,工作時無新鮮蒸汽泄漏.閥腔內的浮球即是浮子,也是密封件,浮球能根據水位變化而自由調節閥孔的開度,該閥能連續排放凝結水,過冷度≈0℃,工作質量高.
法蘭連接浮球式疏水閥結構解剖圖
法蘭連接浮球式疏水閥外形尺寸
|
rodustion Type |
口徑 |
尺寸Dimensions |
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
|
|
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
|
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
|
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
法蘭連接浮球式疏水閥工作原理
自由浮球式疏水閥工作原理: 自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水,手動排空氣閥能迅速排除不凝結氣體.疏水閥開始進入工作狀態.低溫冷凝水流進疏水閥,這時閥腔內的浮球隨凝結水液位的高低而升降,自動調節閥孔的開度,能連續的(不是間斷)排放凝結水.由于自由浮球式疏水閥的閥座孔總是處于凝結水液位以下,形成水封,水汽自然分離,工作時達到無蒸汽泄漏.該閥的最小工作壓力為0.01Mpa,從0.01Mpa至最高工作壓力范圍內不受溫度和工作壓力波動的影響,能連續工作,其最小過冷度約為0℃,由于該閥能自動、連續地排除凝結水,加熱設備內不會有水積聚,能使加熱設備達到最佳換熱效率.是生產工藝加熱設備的最理想疏水閥之一.
法蘭連接浮球式疏水閥結構特點
1、能連續排水、性能穩定、排水量大、漏水量小。
2、能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
3、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
